品牌：DUNGS（冬斯）
產地：德國
|
|
產品說明
|

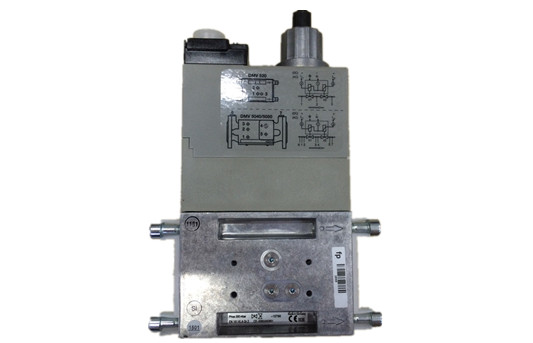

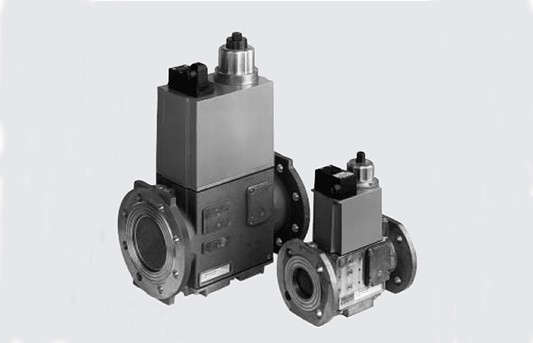

DUNGS雙電磁閥由兩個電磁閥緊湊組合而成。
-
符合DIN EN 161 A級2類要求的自動切斷閥
-
兩個A閥裝在一個外殼內
-
雙盤閥技術
-
高流量值
-
最大運行過壓達0.5bar
-
快速關閉
-
快速開啟（DMV-D/11）或慢速開啟（DMV-DLE/11），帶有用于啟動燃?xì)饬康目焖偬嵘?/span>
-
主要流量可調
-
直流電磁
-
終端觸點可拆除
-
尺寸小，重量輕
|
|
型號表
|
|
型號
|
DN/Rp
|
開啟時間s
|
|
DMVD503/11
|
Rp3/8 - Rp1/2
|
<1
|
|
DMVD507/11
|
Rp1/2 - Rp1
|
<1
|
|
DMVD512/11
|
Rp1 - Rp2
|
<1
|
|
DMVD520/11
|
Rp1 - Rp2
|
<1
|
|
DMVD525/11
|
Rp2
|
<1
|
|
DMVDLE503/11
|
Rp3/8 - Rp1/2
|
<20
|
|
DMVDLE507/11
|
Rp1/2 - Rp1
|
<20
|
|
DMVDLE512/11
|
Rp1 - Rp2
|
<20
|
|

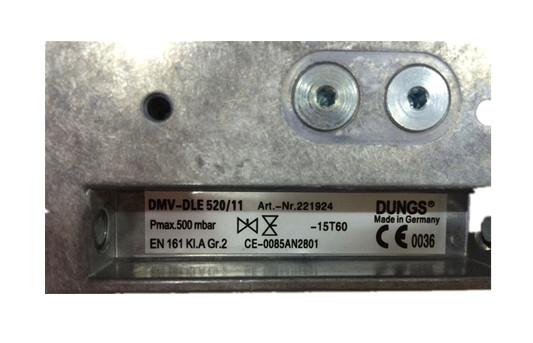

DMVDLE520/11
|
Rp1 - Rp2
|
<20
|
|
DMVDLE525/11
|
Rp2
|
<20
|
|
DMVD5040/11
|
DN40
|
<1
|
|
DMVD5050/11
|
DN50
|
<1
|
|
DMVD5065/11
|
DN65
|
<1
|
|
DMVD5080/11
|
DN80
|
<1
|
|
DMVD5100/11
|
DN100
|
<1
|
|
DMVD5125/11
|
DN125
|
<1
|
|
DMVDLE5040/11
|
DN40
|
<20
|
|
DMVDLE5050/11
|
DN50
|
<20
|
|
DMVDLE5065/11
|
DN65
|
<20
|
|
DMVDLE5080/11
|
DN80
|
<20
|
|
DMVDLE5100/11
|
DN100
|
<20
|
|
DMVDLE5125/11
|
DN125
|
<20
|
|
|
|
技術參數
|
|
DMV-D/11
|
兩個一級電磁閥無電流連接，快速啟動，快速關閉?？赏ㄟ^閥門1（V1）上的主流量調節（D）來人工限定流過燃?xì)饬俊?/span>DMV-D503/11的主流量調節裝于閥門2（V2）上。
|
|
DMV-DLE/11
|
兩個一級電磁閥無電流連接，慢速啟動（L），快速關閉。閥門2（V2）上帶快速提升范圍的調節開啟時間?？赏ㄟ^閥門1（V1）上的主流量調節（D）來人工限定流過燃?xì)饬俊?/span>DMV-DLE503/11的主流量調節裝于閥門2（V2）上。
|
|
最大工作壓力
|
至500mbar
|
|
壓力等級
|
PN 1
|
|
電磁閥V1
|
閥門符合DIN EN 161 A 級2類要求的電動切斷閥。
|
|
電磁閥V2
|
閥門符合DIN EN 161 A 級2類要求的電動切斷閥。
|
|
關閉時間
|
小于1秒
|
|
開啟時間
|
|
DMV-D.../11
|
<1S
|
|
DMV-DLE.../11
|
在室溫+20oC及無快速提升情況下大約20秒
|
|
|
快速提升
|
可調
|
|
主流量調節
|
|
對DMV-D.../11和DMV-DLE.../11可在V1上調節
|
|
對DMV-503/11可在V2上上調節
|
|
|
接觸燃?xì)獠糠值牟牧?/span>
|
|
外殼
|
鋁、鋼、不含有色金屬
|
|
閥座密封
|
NBR基材料適合G260/1的燃?xì)?/span>
|
|
|
環境溫度
|
-15oC到+60oC
|
|
安裝位置
|
磁體垂直至水平位置
|
|
過濾
|
已經安裝篩分器。為保護整個氣道，我們建議在前端安裝燃?xì)膺^濾器。
|
|
測試連接點
|
G1/8，符合DIN ISO 228，V1之前兩邊，V1和V2之間，V2之后，輸入及輸出法蘭處。壓力監控器可安裝于輸入及輸出法蘭上。壓力監控器安裝可部分取消測量和點火燃?xì)膺B接
|
|
點火燃?xì)膺B接
|
點火燃?xì)夥ㄌmG1/2，符合DIN ISO 228，可裝于V1或V2之間的兩邊。
|
|
燃燒器壓力監控PBr
|
接于閥門V2之后，壓力監控器GW...A2可裝于側面的轉接器或法蘭上。
|
|
電壓/頻率
|
交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V
|
|
啟動時間
|
100%ED
|
|
電氣連接
|
對閥門和壓力監控器使用符合DIN EN 175 301-803插塞連接
|
|
終點觸頭
|
型號K01/1（按DIN檢查），可裝于V1或V2，DMV-503/11只裝于V2上
|
|
