LGW3A2|燃?xì)鈮毫﹂_關|冬斯DUNGS
品牌：DUNGS（冬斯）
產地：德國

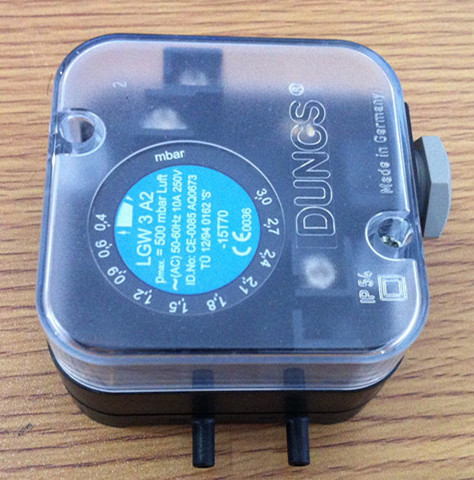

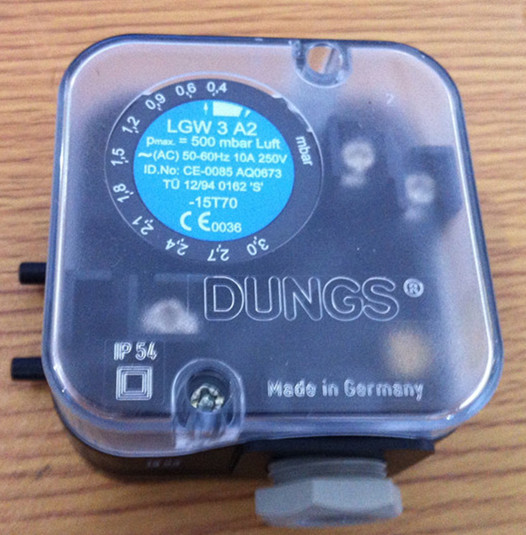

LGW3A2系列空氣壓力監測器
產品說明

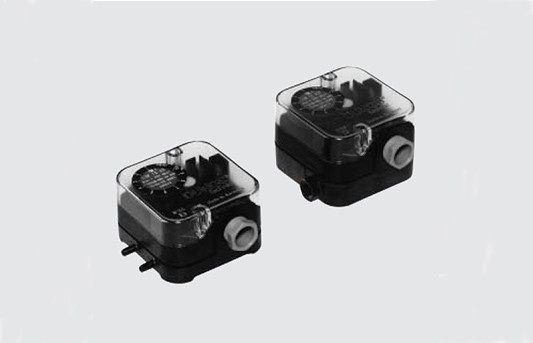

差別壓力監控器LGW...A2，LGW...A2P是用于燃燒設備的可調節差別壓力監控裝置。在為使用所設定的額定壓力值而改變壓力實際值的場合，差別壓力監控器可用于流量循環回路的打開、關閉及轉換。額定值有帶有刻度的調節輪調節。LGW...A2P下部裝有檢測鍵。
型號表
型號
調整范圍mbar
壓力開關的公差mbar
LGW3A2
0.4 - 3
<0.3
LGW10A2
1 - 10
<0.5
LGW50A2
2.5 - 50
<1
GW150A2
30 - 150
<3
LGW3A2P
0.4 - 3
<0.3
LGW10A2P
1 - 10
<0.5
LGW50A2P
2.5 - 50
<1
GW150A2P
30 - 150
<3
技術參數
最大工作過壓
LGW3A2 - LGW150A2
500mbar
LGW3A2P - LGW150A2P
500mbar
壓力連接
LGWA2：軟管接口?4.6mm
LGWA2P：中心外殼下面G1/4，用于過大壓力的錐形內羅紋，帶檢測鍵；用于欠壓的接口?4.6mm和G1/8內螺紋
測量連接
?9，可用長度為10mm，帶閉鎖螺絲
溫度范圍
環境溫度
-15oC到+60oC
介質溫度
-15oC到+60oC
儲存溫度
-30oC到+85oC
材料
外殼
聚酯
開關部件
聚酯
膜片
NBR
操作接觸部件
純銀
操作電壓
交流電有效值
最小10V
最大250V
直流電
最小12V
最大48V
額定電流
交流電有效值
10A
直流電
20mA
電路連接
標準結構：通過電纜入口M20*1.5連接到螺釘固定接線柱上
特殊結構：接插連接用于符合德國工業標準DIN EN 175 301-803要求的線路插座，3級帶保護觸點。
防護等級
IP54符合國際標準IEC 529（EN 60529）
調整公差
開關點偏差可為額定值±15%，在壓力上升時調整，膜片位置垂直
